金相显微镜的成象放大部分主要由两组透镜组成。靠近观察物体的透镜叫物镜，而靠近眼睛的透镜叫目镜。通过物镜和目镜的两次放大，就能将物体放大到较高的倍数，见图1，金相显微镜的放大光学原理图。物体AB置于物镜前，离其焦点略远处，物体的反射光线穿过物镜折射后，得到了一个放大的实象A1B1，若此象处于目镜的焦距之内，通过目镜观察到的图象是目镜放大了的虚象A2B2。

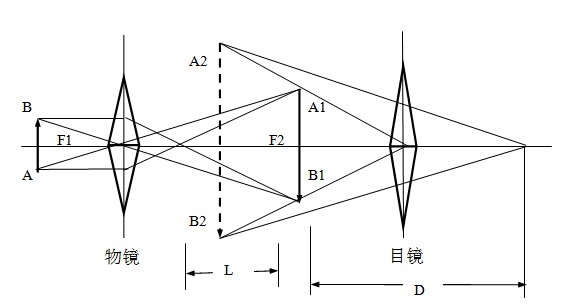

        图1金相显微镜放大光学原理

  AB—物体
  A1B1—物镜放大图象
  A2B2—目镜放大图象
  F1—物镜的焦距。
  F2—目镜的焦距
  L—为光学镜筒长度（即物镜后焦点与目镜前焦点之间的距离）
  D—明视距离（人眼的正常明视距离为250mm）
